VKZG-Y, VKZG-L-Ⅰ(Ⅱ)型刷式自清洗过滤器 |
| 一、性能特点 |
1、刷式自清洗过滤器为全自动自清洗电动装置，可减少维修
2、保养费用。并对下游设备进行安全保护。
3、刷式自清洗过滤器采用节省空间的最精密设计，线型结构。
4、刷式自清洗过滤器采用高精度，高强度楔形滤网，过滤精
5、度可由100～3000微米。
6、刷式自清洗过滤器清洗方式简单：不锈钢刷式。
7、刷式自清洗过滤器反洗时不断流。
8、刷式自清洗过滤器反洗水量极少，不超过总流量的1%。
9、刷式自清洗过滤器适用于大流量，污染程度高的场合。 |
|
|
| 二、应用领域 |
| ● 环保水处理 ● 钢铁工业 ● 冶金工业 ● 化学工业 ● 塑料工业 ● 农业灌溉 |
|
| 三、工作原理 |
过 滤：
流体从进口流入，从过滤器内楔形滤筒细小的缝隙中流出，杂质微粒很容易被截留下来，杂质微粒在滤网表面积聚时，会产生压差。 |
清 洗：
当进出口压差达到0 . 5 k g / c m 2时，过滤器的反洗系统会开始自动工作。操作由设置在本体上的压差控制器，电动排污阀及靠马达带动的一个能旋转的不锈钢清洗刷，杂质微粒很容易被钢刷刷下来，然后经排污阀排出，反洗时间持续15秒，反洗时不断流。 |
控 制：
当不同的压力通过过滤网达到预定值时，差压控制器就会发信号给P L C控制器，控制器便启动马达及排污阀，开始清冼，如出现故障，一直有压降，过滤器将一直处于清洗状态并发出报警信号，反洗操作的持续时间被控制在5分钟内。 |
| 四、技术参数 |
|

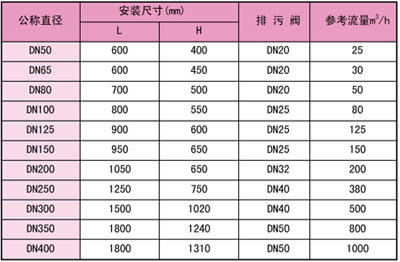

| 五、安装尺寸表（VKZG-Y型） |
 |
| ★注：表中流量值为水流量值 |
|
|
|
| VKZG-Ⅰ(Ⅱ)外形图 |
|
|
|
VKZG-L-Ⅰ型 |
VKZG-L-Ⅱ型 |
VKZG-L-Ⅱ型安装方式图 |
|
| 说明：由于物料特性各不相同，我们将根据相关参数定性设计，请详细提供以下参数（流量m3/h、过滤精度μ m、压力MPa、密度kg/m3、粘度CP）并致电本公司索取相关产品安装图。 |
