ZJDPⅣ型导流式自洁式过滤器

一、功能与用途

　　ZJDPⅣ型导流式自洁式过滤器适用于各种供水系统、工艺水系统及工业冷却水系统，特别是24小时连续运行的不停机系统，用以滤去水中的各种杂质，确保系统设备的安全可靠运行。

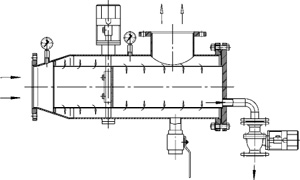

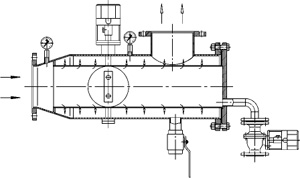

正常工作状态	清洗滤芯状态

工作原理图

二、设备结构与工作原理

　　本过滤器主要由优质碳钢或不锈钢筒体、滤网、水流导向阀、差压控制器、电动控制箱及排污装置等所组成。当过滤器工作时，水流导向阀处于开启状态，水流由入口进入过滤器，经滤网过滤后流入出口。本机采用压差控制、定时控制自动清洗滤网。当过滤器进出口压差达设定值或定时器达到预置时间时，电动控制箱发出信号，排污阀打开（水流导向阀处于开启状态），水流冲洗粘在滤网壁上的杂质，杂质由排污口排出。稍后水流导向阀开始关闭（排污阀处于开启状态），水流在导向阀关闭过程中流速不断加大，粘附在滤网内壁上的杂质被进一步冲洗排出，当水流导向阀处于全关状态下，水流被迫从过滤器进口段网孔进入滤网外侧，大部分净液从出口流出，一部分净液又从滤网外侧进入滤网内部（因为系统处于泄压状态，滤网内部压力小于外侧压力），从而对滤网进行反冲洗，特殊设计的滤网使得在滤网内部产生了喷射效果，任何杂质都被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束后，电动排污阀关闭，水流导向阀开启。整个过程中，物料不断流，实现了连续化、自动化生产。

三、主要技术参数

1、公称通径：DN50-600	4、过滤精度≥50μm
2、工作压力：≤1.6MPa	5、电机参数：380V 50HZ
3、工作温度：＜100℃	6、清洗耗水量：主管道流量的1-2%

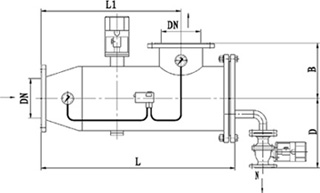

ZJDP Ⅳ1型过滤器

四、结构形式及外形尺寸

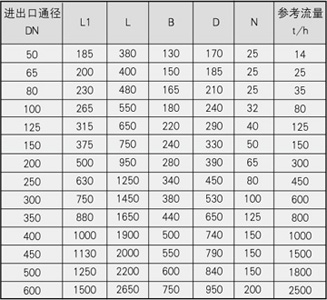

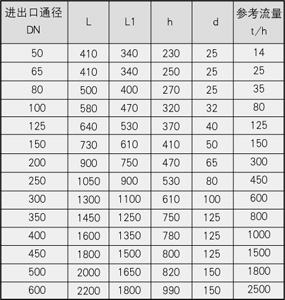

ZJDP Ⅳ2型过滤器外形尺寸	ZJDP Ⅳ1型过滤器外形尺寸

	注：筒体直径≥500mm时, 过滤器封头采用椭圆形封头形式。

ZJDPⅣ2型过滤器
