ZJD系列自洁式过滤器电控装置

1、ZJD系列自洁式过滤器电气控制由四部分组成；

　　1.差压取样部分由D520/7DD型切换压差可调的差压控制器实现。差压设定范围为0.02-0.16MPa;
　　2.自动反洗部分由NRV型减速机组成。本减速机采用优质铝合金压铸箱体，重量轻、散热性能优良、承载能力大；
　　3.排污部分由电动球阀组成，整机系统由一台自动控制箱控制，以达到手动、自动清洗、排污的目的；
　　4.控制箱部分引入电源为三相四线制（380V 50HZ），驱动电机功率0.15-3kW,控制箱箱体采用防水全透屏、智能型结构，进出控制箱的接头均为防水接头。接线如电气原理图一(适用于刷式、吸吮扫描式、导流式)电气原理图二(适用于反冲洗式)。

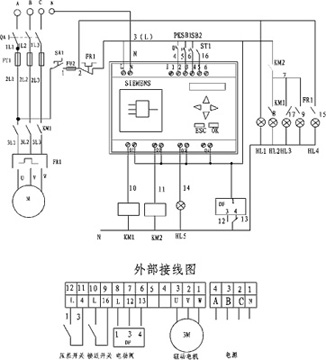

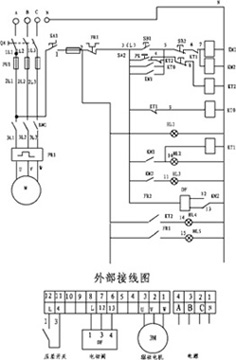

电气原理图一	电气原理图二

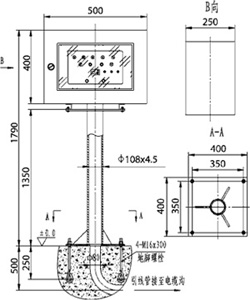

ZJD系列自洁式过滤器控制箱外形及安装图

2、几点说明

　　1.电控装置调试步骤详见产品使用说明书；
　　2.差压控制器设定值的调整按产品使用说明书设定调节；
　　3.清洗时间为1-24小时可调，使用中可根据实际工作情况设定清洗时间；
　　4.排污阀门限位开关出厂已调好，一般无须调整，如果使用中不到位置，可按说明书另行调整。

3、控制箱外形尺寸
