产品介绍

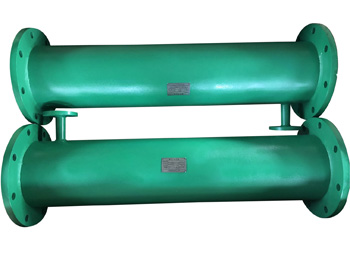

氨空混合器

　　一、介绍

　　氨气空气混合器是火力发电厂脱硝系统零部件范围的一种火力发电厂喷氨脱硝系统氨气空气逆流混合器。该混合器的左端为空气入口段，右端为混合气体出口段，而在靠近混合气体进口段附近装有氨气喷管。氨气喷射到空气气流中，随后氨气速度衰减直至与空气通向流动。氨气的多管布置延长了氨气的流程，提高了氨气空气的混合效果，减少了混合器的长度。本设备结构简单，氨气和空气混合均匀，气体流动阻力及局部阻力小，压降低，减小混合器主体段的长度，降低了成本。

　　一般确保混合器出口的气氨体积比浓度小于5%，混合器的压力损失小于1000Pa；设备与外部接口均为法兰型式。法兰联接面形式为凹面和突面。
　　氨空气混合器一般材质为管道碳钢，混合元件为不锈钢制作；通过固定在混合管道内的混合单元内件，使氨和[空气产生流体切割、剪切]旋转和重新生混合；达到流体之间的分散和充分混合的目的。
设备具有流程简单、结构紧凑。操作弹性大、不用维护等优点。

　　二、技术参数

混合器型号	混合器长度mm	进出口法兰口径	氨气进出法兰口径	氨气流量	空气流量m3/h
SKD125	1300	125	25	12.5kg/h	250
SKD125	1300	125	32	26m3/h	550
SKD125	1300	125	40	22kg/h	460
SKD150	1500	150	40	106m3/h	1400
SKD150	1500	150	40	104.2m3/h	1980
SKD150	1500	150	40	89.8m3/h	1887
SKD150	1620	150	25	58m3/h	1200
SKD150	1500	150	50	110.7m3/h	2104
SKD200	1300	200	40	33.4kg/h	922
SKD200	1300	200	40	30kg/h	660
SKD200	1500	200	50	41.57kg/h	1071
SKD200	1500	200	50	45kg/h	1176
SKD200	2180	200	32	100m3/h	1890
SKD200	1750	200	25	57m3/h	1400
SKD200	2150	200	50	175m3/h	3068
SKD250	1300	250	40	40.53kg/h	1236
SKD250	2120	250	50	105m3/h	2300
SKD250	2180	250	40	90-99m3/h	1800-1980
SKD250	2180	250	50	109-129m3/h	2200-2420
SKD250	2180	250	40	90-99m3/h	1795-1975
SKD250	2120	250	50	110m3/h	2190
SKD250	2120	250	50	105-115m3/h	2205-2425
SKD250	2120	250	50	83kg/h	2285
SKD250	1850	250	40	45kg/h	1524
SKD250	2120	250	40	36.6m3/h	2200
SKD300	2340	300*350	50	163m3/h	3400
SKD300	2220	300	50	118m3/h	2358
SKD300	2150	300	40	37m3/h	2340
SKD350	1500	350	80	125m3/h	2500
SKD350	1500	350	80	125m3/h	2880
SKD350	2720	350	80	224m3/h	4466
SKD350	1500	350	80	120m3/h	1850
SKD400	2500	400	80	400m3/h	5500
SKD400	2720	400	80	230-253m3/h	4500
SKD500	1500-2500	500	50	230-250m3/h	4500
