产品介绍
GP型罐用喷射混合器

　　产品特性
　　　GP型罐用喷射式混合器是一种用于混合和翻转液体的新型、高效喷射泵，其****优点在于：可靠、简洁、投资少、无须保养、无混合死角、价格低廉。

　　工作原理
　　　从罐用喷射式混合器喷嘴中喷出的液流以高速度在其锥形入口内形成低压，从而从罐中吸附并带动一股液流，使其加速，在混合器内高度涡漩，产生了一个内部混合的混合液。在喷射式混合器出口处，这种混合速度部分被转换成压力，使从混合器中喷出的混合液成圆锥状扩散，并将其周围的液体带动起来，达到罐内液体混合、中和的目的。

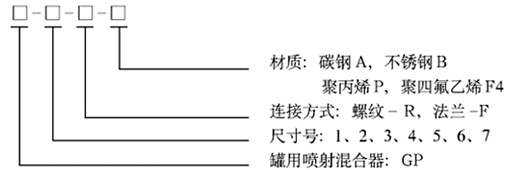

　　型号标注


　　产品规格
  法兰连接的罐用喷射式混合器
型号尺寸
GP-1-F
GP-2-F
GP-3-F
GP-4-F
GP-5-F
GP-6-F
GP-7-F
d
20
25
40
40
50
80
100
L
205/170
255/220
300/265
380/345
440/400
570/495
660/610
D
52/50
60/60
75/70
85/80
100/90
125/120
160/150
  螺纹连接的罐用喷射式混合器

型号尺寸
GP-1-R
GP-2-R
GP-3-R
GP-4-R
GP-5-R
GP-6-R
GP-7-R
d
Rc3/4
Rc1
Rc1 1/2
Rc1 1/2
Rc2
Rc3
Rc4
L
170
220
265
345
400
520
610
h
20
25
24
24
30
33
40
D
52/50
60/60
75/70
85/80
100/90
125/120
160/150
  注：表中斜线下方尺寸为材质不锈钢或塑料混合器
