SV型静态混合器 |
| |
| 产品特性 |

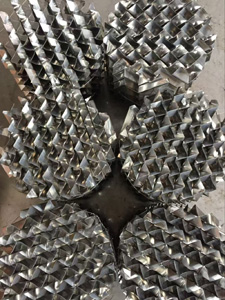

SV型静态混合器内部单元是由精心设计的波纹片组装而成,它能使不同流体在三维空间内作Z字形流动，各自分散彼此种型号的静态混合器中，SV型的混合效果最好，用于乳化过程时能使液滴分散0.5-2um，用于一般的混合过程不均匀度系数a而且没有放大效应。
常用规格
国内已经有二米直径的静态混合器投入工业应用，国外则有更大直径的静态混合器投入使用。下面给出的是部分常用列参考流量是指普通粘度液体相混合时的流量，不适用于气体和高粘度液体。 |
| 产品的压力降计算 |
产品的压力降计算是以水力直径为基准,并考虑空隙率和摩擦系数的影响。
|
| SV型的雷诺数Reε和摩擦系数f的关系。 |
|
SV-2.3型 |
SV-3.5型 |
SV-5-30型 |
空隙率ε |
0.880 |
0.909 |
I |
层流区 |
范围 |
Reε＜23 |
Reε＜23 |
Reε＜150 |
关系式 |
f=139/Reε |
f=139/Reε |
f=150/Reε |
过渡流区 |
范围 |
23＜Reε＜150 |
23＜Reε＜150 |
- |
关系式 |
f=23.1Reε-0.428 |
f=43.7Reε-0.631 |
- |
流区 |
范围 |
150＜Reε＜2400 |
150＜Reε＜2400 |
Reε＞150 |
关系式 |
f=14.1Reε-0.329 |
f=10.7Reε-0.350 |
f=1 |
完全流区 |
范围 |
Reε＞2400 |
Reε＞2400 |
- |
关系式 |
f=1.09 |
f=0.702 |
- |
|
| 产品型号 |
规格 |
Dg |
dh |
ε |
L |
Q |
SV-2.3/20 |
20 |
2.3 |
0.880 |
500 |
0.5-1.2 |
SV-2.3/25 |
25 |
2.3 |
0.880 |
500 |
0.9-1.8 |
SV-3.5/32 |
32 |
3.5 |
0.909 |
500 |
1.4-2.8 |
SV-3.5/40 |
40 |
3.5 |
0.909 |
500 |
2.2-4.5 |
SV-3.5/50 |
50 |
3.5 |
0.909 |
500 |
3.5-7.0 |
SV-5/80 |
80 |
5 |
≈1 |
1000 |
9.0-18.0 |
SV-5/100 |
100 |
5 |
≈1 |
1000 |
14-28 |
SV-5-7/150 |
150 |
5-7 |
≈1 |
1000 |
30-60 |
SV-5-20/200 |
200 |
5-20 |
≈1 |
1000 |
56-110 |
SV-5-20/250 |
250 |
5-20 |
≈1 |
1000 |
88-176 |
SV-5-30/300 |
300 |
5-30 |
≈1 |
1000 |
125-250 |
SV-7-30/500 |
500 |
7-30 |
≈1 |
1000 |
353-706 |
SV-7-30/1000 |
1000 |
7-30 |
≈1 |
1000 |
1413-2826 |
|
| 典型应用 |
| 汽油调合 柴油调合 油品调合 盐水中和 酸碱中和 煤气混合 |
| |
| 标记示例 |
 |
 |
| |
|
订货说明
1、为更好地帮助您选择静态混合器，请详细提供以下参数：
a工作介质 b流量kg／h c工作压力Mpa d工作温度℃ e物料粘度cp f物料密度kg／m3
g允许压损Mpa h法兰标准 i设备材质
2、本公司生产的混合器进出口法兰标准可为HG，HGJ，JB／T，SH，ANSI等，用户在订货时请注明法兰标准及规格，未注明的一律按HG20592-1997制作。
3、用户选用带夹套产品的，还需提供管程及夹套内的最高工作压力、工作温度、工作介质等参数。 |
|
附：SN型分配器
■产品特性
流体在输送过程中，往往由于各股流体输送压力不平衡而影响混合比，为更好地配合用户使用好静态混合器，我公司新研制开发出SN型分配器，具有喷射升压泵的性能，在保证次流流量的条件下，使物料的出口压力达到所要求的压力。SN型分配器由喷嘴、接受室、混合室、扩散室等组成。主流经过喷嘴，以其高速度在锥形入口处形成低压，从而使次流被抽吸进接受室，使其加速，在混合室内高度涡漩，以一定的速度从扩散室喷出，从而使流体顺利地输送至静态混合器中进行混合，以达到的使用效果。
■产品应用
适用于二股或二股以上流体进料，当主流与次流压力不平衡时选用文氏管形分配器，??当主流与次流压力平衡时选用一般形式分配器。
■分配器形式
■分配器选用
SN型分配器是针对不同工艺条件运行，为更好地帮助用户设计、定型，敬请与我公司技术部联系。 |
|
| |
