SMV型煤气静态混合器 |
| 产品特性 |
| 煤气静态混合器主要用于二种或二种以上气相燃料的混合，能在很短的距离内迅速达到均匀混合的目的，消除不均匀分层现象。有利于在较短的距离内设置华氏指数，控制仪等。以提高它们对混合燃料特性监控精度的要求。 |
| |
| 适用范围 |
| ◆ 气相重度变化：0.45～2kg/m3 ◆ 公称压力：0.05～＜0.1MPa ◆ 单体允许阻力损失：≤0.6KPa |
| |
| 项 目 |
SMV型煤气静态混合器 |
常规管道插入相交式混合方式 |
旋流片式混合器 |
| 1.阻力 |
小，一般为
≤0.6KPa |
大，一般为
≥1KPa |
大，一般为
1～1.5KPa |
| 2. 混合均匀点距离 |
近，（离混合点） |
远，1～3DN |
较远15～20DN
3～5DN |
| 3. 混合程度 |
均匀，无分层现象 |
不均匀，分层现象显
著 |
均匀 |
4. 混合后热值波动(以
高炉气焦炉气混合为例 |
(1)≤±210KJ/m3 |
(2) ≥±418KJ/m3 |
(3) 基本同(1) |
| 5. 适用对象 |
(1) 适用于以热值指数仪
监控严的混合站 |
(2) 不适合于热情指
数仪的混合站 |
(3) 基本同(1) |
(1) 适用于允许阻损小的
管系 |
(2) 阻损适中管系 |
(3) 仅适用于允许
阻损大的管系 |
| 6. 结构与安装 |
结构简单，工厂组合法兰
连接，安装简单 |
现场制作，交叉连接
安装焊接麻烦 |
工厂制作，结构较
复杂，法兰连接 |
|
| |
| 产品型号 |
DN(mm) |
ф(mm)×(mm)(筒体） |
单元长e(mm) |
设备总长L(mm) |
建议总流量Q(m3/h) |
|
DN(mm) |
ф(mm)×(mm)(筒体） |
单元长e(mm) |
设备总长L(mm) |
建议总流量Q(m3/h) |
400 |
F426×8 |
200 |
1500 |
3600 |
1400 |
F1420×8 |
700 |
4000 |
88600 |
500 |
F529×8 |
250 |
1500 |
7000 |
1600 |
F1620×10 |
800 |
4500 |
115800 |
600 |
F630×8 |
300 |
2000 |
12000 |
1800 |
F1820×10 |
900 |
5000 |
165000 |
700 |
F720×8 |
350 |
2000 |
16600 |
2000 |
F2020×10 |
1000 |
5500 |
226000 |
800 |
F820×8 |
400 |
2500 |
21700 |
2200 |
F2220×10 |
1100 |
6000 |
273700 |
900 |
F920×8 |
450 |
2500 |
32000 |
2400 |
F2424×12 |
1200 |
6500 |
325700 |
1000 |
F1020×8 |
500 |
3000 |
40000 |
2600 |
F2624×12 |
1300 |
7000 |
382200 |
1200 |
F1220×8 |
600 |
3500 |
57000 |
2800 |
F2824×12 |
1400 |
7500 |
443300 |
|
| |

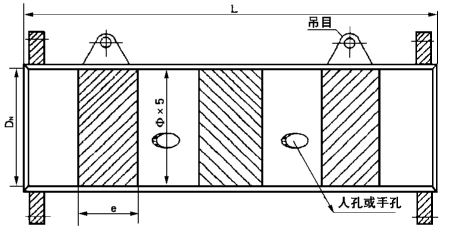

| 结构尺寸 |
| |
 |
| |
说明：1、法兰的公称压力选择PN0.1MPa、 当DN≤1600时按JB81、59尺寸。
2、选择时：只要公称直径前面加SMV， 如DN400，表示方法为SMV-400。 |
| |
