SX型静态混合器 |
| 产品特性 |

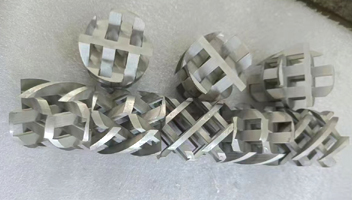

| SX型静态混合器的内部单元由互相交叉的横条组成，横条与管壳的轴线成45度。SX型的混合效果介于SV型和SK型之间，分化过程时能使液滴分散到2-5um，用于一般的混合过程不均匀度系数a X x-2≤1%放大效应不大。 |
| 常用规格 |
| 标准的SK型静态混合器其水力直径是混合器直径的1/4，规格的表示方法与SV型相同，即分隔前的数字表示水力直的数字表示公称直径。下面给出的是部分常用规格，表中所列参考流量是指普通粘度液体相混合时的流量，不适用于气体。对气体、高粘度液体和气/液体系需要另经专门的设计计算。 |
| 产品的压力降计算 |
SX型静态混合器压力降计算是以水力直径为基准，并考虑空隙率的摩擦系数的影响
|
| SX型的雷诺数Reε和摩擦系数f的关系。 |
|
SX型 |
层流区 |
范围 |
Reε＜23 |
关系式 |
f=285/Reε |
过渡流区 |
范围 |
13＜Reε＜70 |
关系式 |
f=74.7Reε-0.478 |
湍流区 |
范围 |
70＜Reε＜2000 |
关系式 |
f=22.3Reε-0.194 |
完全湍流区 |
范围 |
Reε＞2000 |
关系式 |
f=5.11 |
|
| 空隙率ε的取值为：Dg≤200时，ε=0.825；Dg＞200时，ε=1。 |
| 产品型号 |
规格 |
Dg |
dh |
L |
Q |
SX-12.5/50 |
50 |
12.5 |
500 |
3.5-7.0 |
SX-16.25/65 |
65 |
16.25 |
1000 |
6-12 |
SX-20/80 |
80 |
20 |
1000 |
9-18 |
SX-25/100 |
100 |
25 |
1000 |
14-28 |
SX-31.25/125 |
125 |
31.25 |
1000 |
22-44 |
SX-37.5-150 |
150 |
37.5 |
1000 |
30-60 |
SX-50/200 |
200 |
50 |
1000 |
56-110 |
SX-62.5/250 |
250 |
62.5 |
1000 |
88-176 |
SX-75/300 |
300 |
75 |
1000 |
125-250 |
SX-87.5/350 |
350 |
87.5 |
1000 |
173-346 |
SX-100/400 |
400 |
100 |
1000 |
226-452 |
SX-125/500 |
500 |
125 |
1000 |
353-706 |
|
| 典型应用 |
| 高聚物混合 轻质酮苯脱蜡油 纸桨氯化漂白 原油注碱流程 |
| |
| 标记示例 |
 |
 |
|
订货说明
1、为更好地帮助您选择静态混合器，请详细提供以下参数：
a工作介质 b流量kg／h c工作压力Mpa d工作温度℃ e物料粘度cp f物料密度kg／m3
g允许压损Mpa h法兰标准 i设备材质
2、本公司生产的混合器进出口法兰标准可为HG，HGJ，JB／T，SH，ANSI等，用户在订货时请注明法兰标准及规格，未注明的一律按HG20592-1997制作。
3、用户选用带夹套产品的，还需提供管程及夹套内的最高工作压力、工作温度、工作介质等参数。 |
附：SN型分配器
■产品特性
流体在输送过程中，往往由于各股流体输送压力不平衡而影响混合比，为更好地配合用户使用好静态混合器，我公司新研制开发出SN型分配器，具有喷射升压泵的性能，在保证次流流量的条件下，使物料的出口压力达到所要求的压力。SN型分配器由喷嘴、接受室、混合室、扩散室等组成。主流经过喷嘴，以其高速度在锥形入口处形成低压，从而使次流被抽吸进接受室，使其加速，在混合室内高度涡漩，以一定的速度从扩散室喷出，从而使流体顺利地输送至静态混合器中进行混合，以达到的使用效果。
■产品应用
适用于二股或二股以上流体进料，当主流与次流压力不平衡时选用文氏管形分配器，??当主流与次流压力平衡时选用一般形式分配器。
■分配器形式
■分配器选用
SN型分配器是针对不同工艺条件运行，为更好地帮助用户设计、定型，敬请与我公司技术部联系。 |
| |
|
