STP型减温减压器
一、用途
减温减压装置是我公司吸收国内外先进技术基础上改进设计的新一代产品。在国内大型电站，工业锅炉以及热电厂使用，能满足多种变化工况的需要，获得满意经济效益。广泛应用于电站、轻纺、石化、造纸行业。
二、结构特点
1、采用减温减压阀，减温减压在同一阀体内完成，使整套装置的长度大大缩短，减少了占地面积，降低工程投资。　　2、减温减压阀用单座套筒结构减压，增大了流量可调比，减少了阀门泄漏量，同时增大了减压幅度，阀内设有节流孔罩，避免减压水直接喷射在阀体上，延长了阀门的使用寿命。减温减压阀内设有可调伞形喷嘴，满足了大幅度改变工况时的工作需要，雾化效果好。　　3、温度调节系统采用高压差给水调节阀，既减小了阀门内的泄漏量，也省去了装置中传统结构中给水分配阀的回水支路，方便了装置的布局。　　4、同一口径的高压差给水调节有不同的流量系数CV值可供选择，使温度调节系统的调节灵敏度及精确度大大提高。　　5、减温减压阀、给水调节阀配用直行程机构，去掉了传统的杠杆铰链机构，减少了中间环节的空行程，进一步提高了调节系统的灵敏度及精确度。　　6、减温减压阀、给水调节阀可配用电动或气动薄膜式执行机构，满足特殊用户的需要，具有充分利用能源的优点。　　7、减温减压装置配套我公司开发设计的专用热控柜，可实现对装置的自动控制或盘上手动遥控操作，使二次参数达到生产工艺要求。
三、主要性能指标
1、进口蒸汽压力：P1≤3.82MPa,温度：T1≤450℃ 　　2、出口蒸汽流量Q和流量的特性：减温减压装置出口流量Q的变化范围为10%～100%,可实现理想调节。具有等百分比(EP)和线性(LN)等多种流量特性，能满足不同工况的需要。　　3、出口蒸汽压力P2:出口蒸汽压力P2的调节精度不低于1.0级。　　4、出口蒸汽温度T2:出口蒸汽温度T2的调节精度不低于1.5级。　　5、噪音：装置正常运行时，在减温减压阀下游一米，同时距管壁一米处测其噪音，噪音应不大于80分贝。
四、型号标注

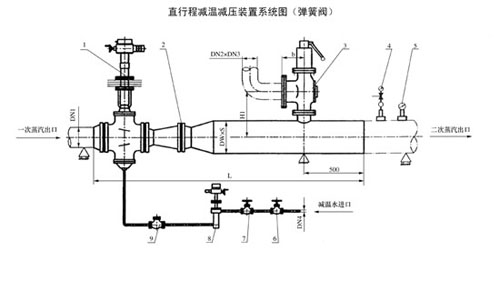

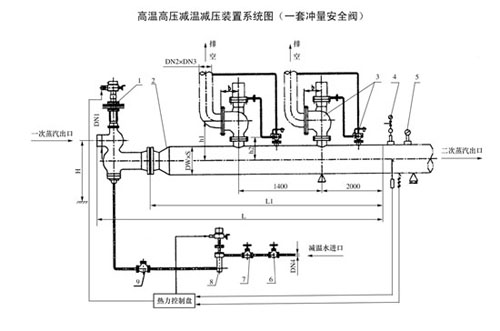

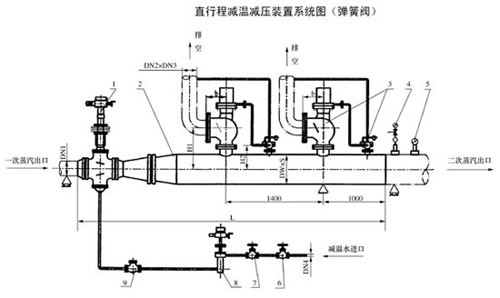

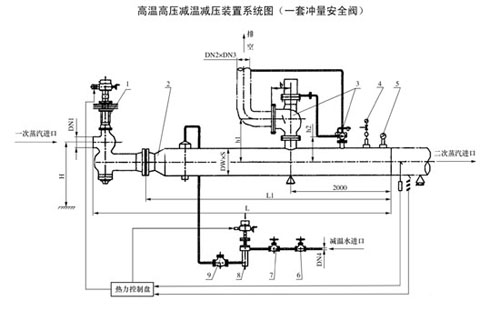

五、结构简图外形尺寸及连接尺寸

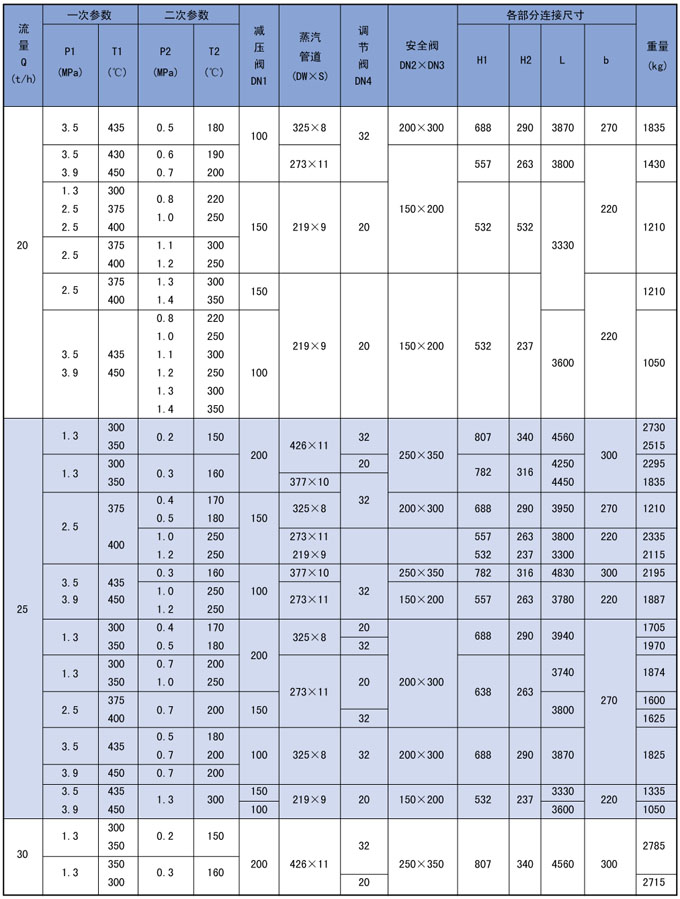

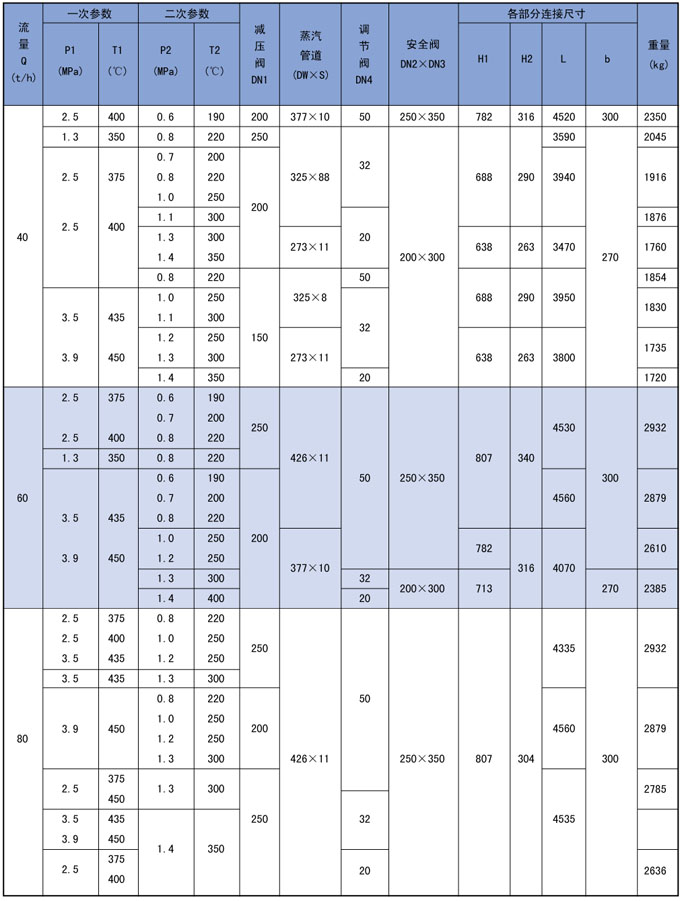

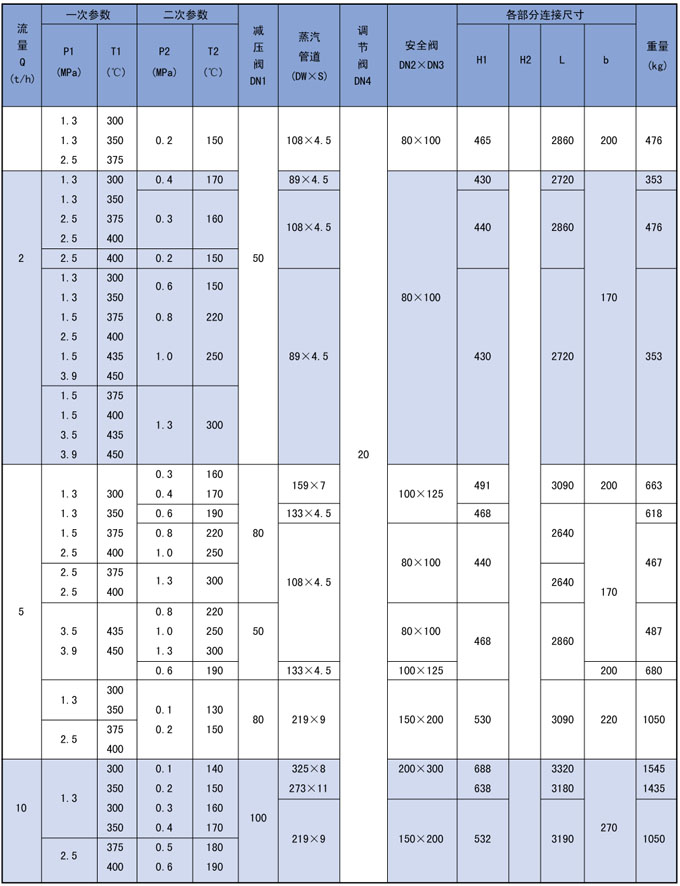

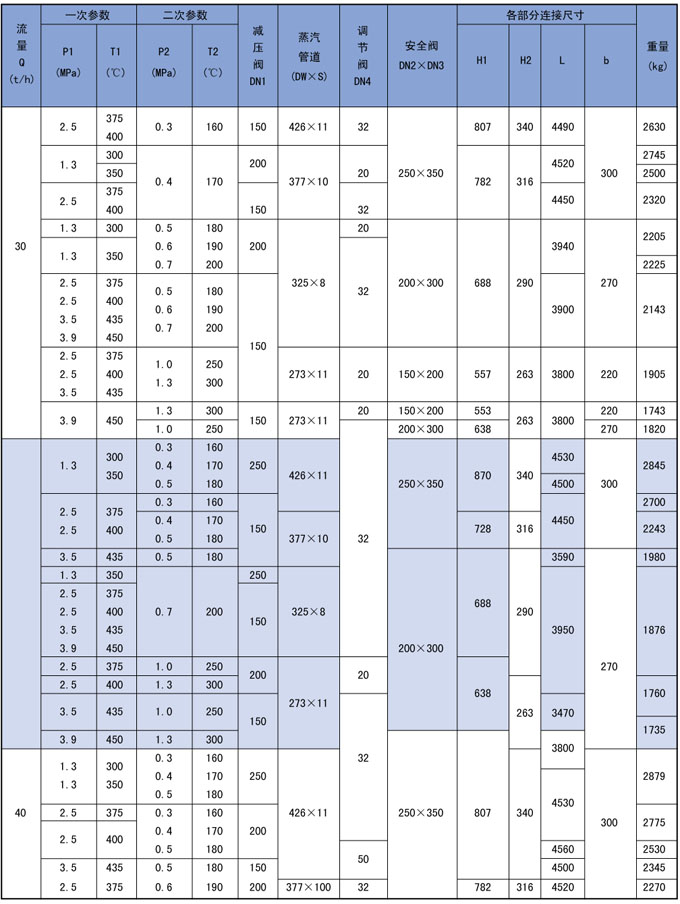

1、中温中压减温减压装置系列表

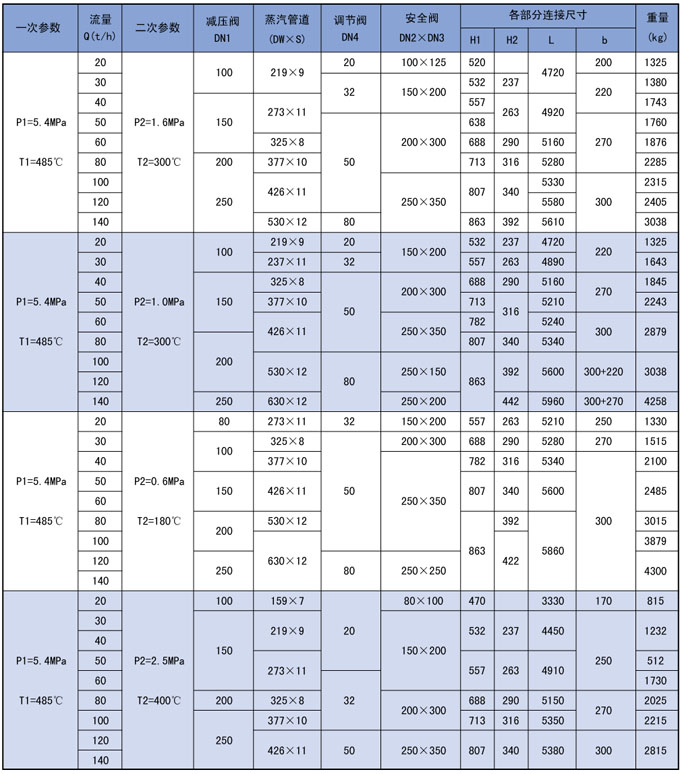

2、次高压减温减压装置系列表

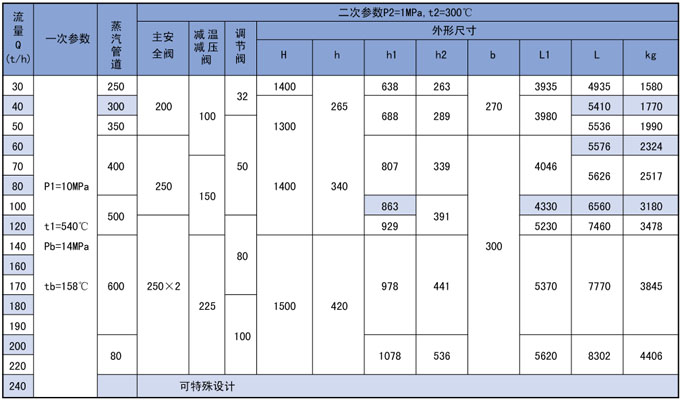

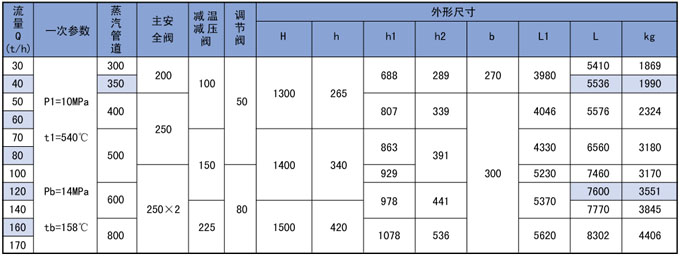

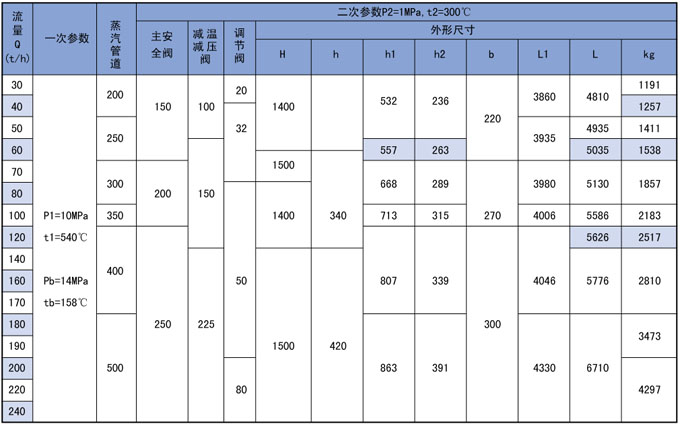

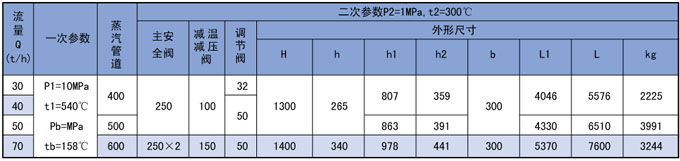

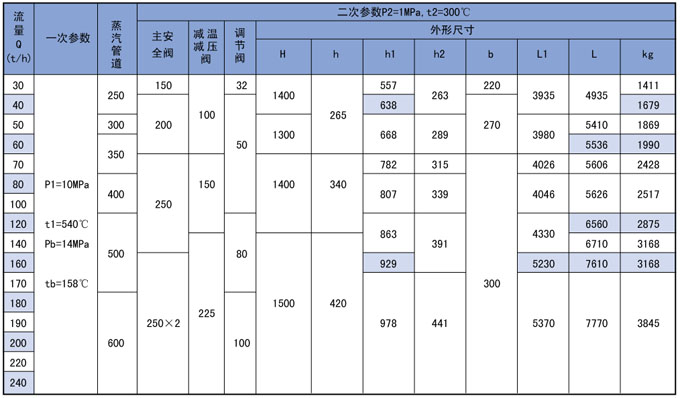

3、高温高压减温减压装置系列表






★注：以上表中所列参数是常规参数，若有特殊参数与本厂技术处联系。
六、供货范围
减温减压装置的供货范围为系列图中粗实线绘制部分。主要有：　　1、减温系统：减温减压阀、节流孔板等。　　2、减温系统：给水调节阀、节流阀、止回阀、截止阀等。　　3、安全系统：安全阀等。　　4、管路系统：蒸汽管道、过渡管、减温水管等。　　5、配套附件：压力表双金属温度计及其安装附件，以上阀门的配对法兰及标准件等。
七、订货须知
订货时请提供下列资料：　　1、出口蒸汽流量Q 　　2、进口(一次)新蒸汽压力P1、温度T1; 　　3、出口(二次)蒸汽压力P2、温度T2; 　　4、减温水压力Pb、温度Tb。　　5、控制方式：是否配热控柜。　　6、注明执行机构是电动或是气动薄膜式，是否用指定型号执行机构。
