单管式煤气管道冷凝水排水器 |
| 一、产品用途 |
| 本排水器分二室、三室、四室三种结构，分别适用于计算压力低于15000、25000、35000P a的各种煤气管道，及时排除管道中的冷凝水。 |
| 二、结构特点 |
1.本排水器不设固定水管，采用在观察孔处定期检查给水的办法。第一次开工灌水时，需打开顶盖上的1″管帽排除空气。
2.插入敞开室的蒸汽管，视气候条件确定是否需要外接蒸汽；在不接蒸汽管时需将1″管帽盖上。

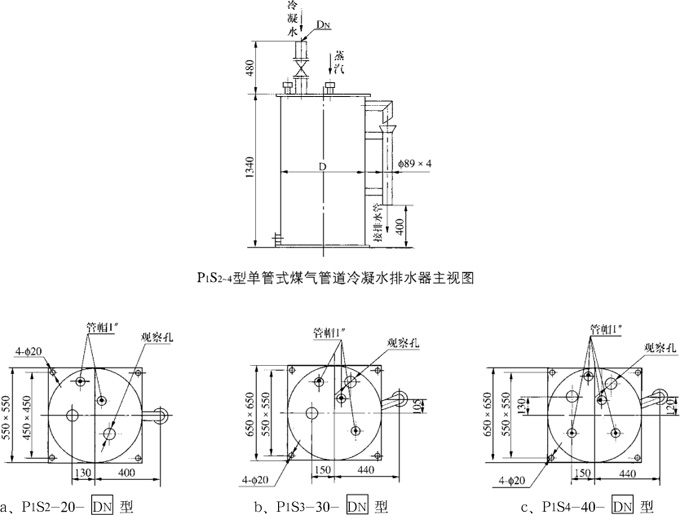

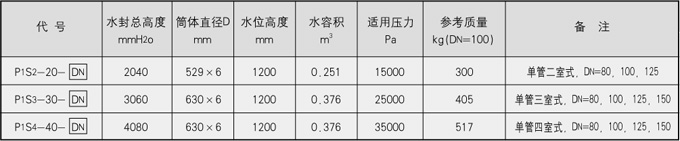

3.外形及相关尺寸见下图和附表。 |
| |
|
| |
|
说明：1）DN为接管通径，DN=80,100,125,150;
2）示例：煤气管道****压力为20000Pa，接管规格133×4.5，应选型号：P1S3-30-125,其中“30”为水封高度（dm)
3）换算：1mmH2O=9.80665Pa |
|
| |
|
